这样装配电箱，规避漏电风险！方便维修检查！

摘要：这样装配电箱，规避漏电风险！方便维修检查！

  有多少消费者在装修时，对“配电箱”三个字，都是一头雾水的？

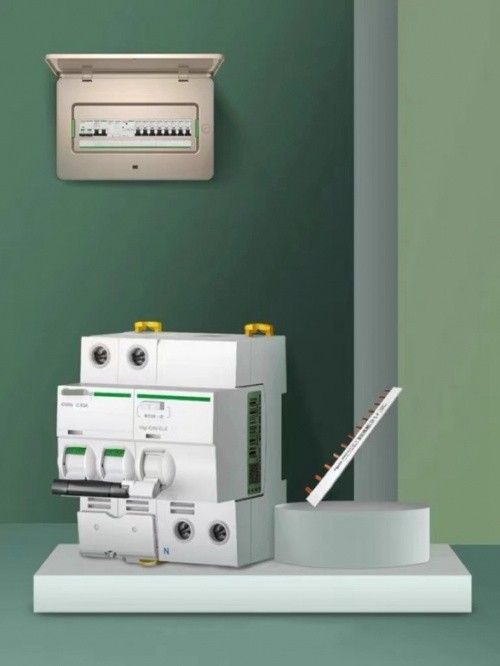

  电配箱和开关器 来源/网络

  配电箱安装在家里的哪个位置是最合理的？

  配电箱内开关装置如何选择搭配才最合适？

  是不是也挺懵？但是吧，弄懂这些问题，作为屋主，你就能知道配电箱安装要规避哪些问题，迅速检查出家里漏电断电的问题在哪！

  由“国际铜业协会”组织全国骨干装修公司，充分咨询业内专家意见，并借鉴业内各大家装企业的实际案例，完善编写的《家庭基础布线培训教材- 2021版》，对家电装修给出了普适性建议。

  以该教材内容为支撑点，接下来本文用大白话讲明白看似生涩难懂的家电基础知识。

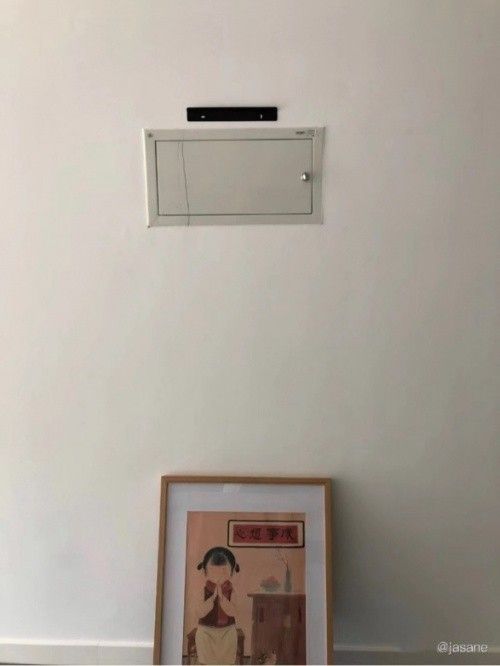

  示例图 来源/jasane

  配电箱其实就是全屋用电总控支配中心，基本上，住宅建设时都已经留出相应位置，通常安装在入户门一侧的墙上，距地1.6米以上。

  但，如果你想安装在别的位置或是自建房，那么要谨记配电箱安装位置最大的原则是——

  配电箱一定不能放置在与类似浴室等空间的任一面相连墙体上，因为产生的潮湿会存在非常大的漏电安全事故隐患！

  并且，不建议安装在承重墙体上，以免开洞口内嵌安装，对墙体受力钢筋、结构安全造成破坏。

  另外，虽然配电箱有暗装式和明装式，但正常情况下普通住宅都选择暗装，也相对更加美观。

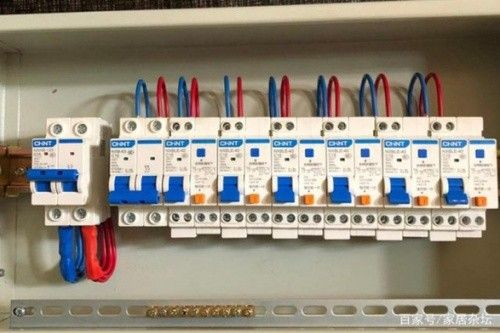

  配电箱总进线开关 来源/网络

  打开配电箱，你会看到一排非常重要的装置就是总进线开关。

  总进线开关是用来断开所有进线，简单理解就是，断开全屋电源。进线开关分空气开关和漏电保护开关两种。

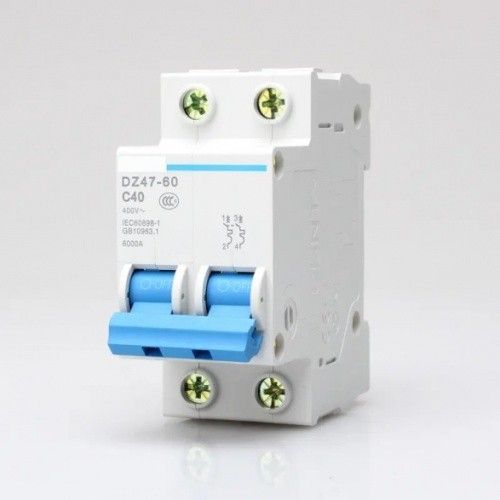

  空气开关 图片来源/网络

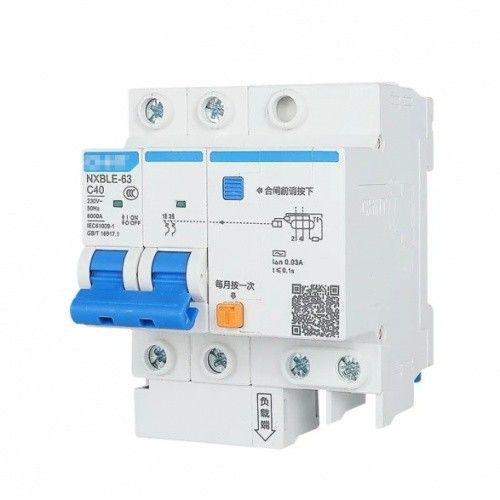

  漏电保护开关 图片来源/网络

  那消费者怎样区分空气开关和漏电保护开关？它们分别如何使用？

  两者最明显的区别是，漏电保护开关比空气开关体积大，并且它比空气开关多一个测试按钮，上面标有“T”的字样。

  其次，它们的作用稍有差异。

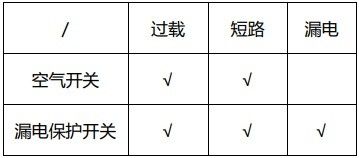

  它们在电线负荷过载和短路的情况下都会跳闸，但只有漏电保护开关才会在检测到漏电时跳闸。

  漏电保护开关是为了防止漏电，保障人身安全；空气开关则是检测大功率电器，防止电线超负荷运行引发火灾。

  我们已经学会如何区分两者，那它们在配电箱中的位置如何安排比较好呢？

  装修师傅一般都建议，以空气开关作为总开关控制总回路，漏电保护开关作为支路开关，控制插座、厨卫电器、照明等。

  如下图所示——

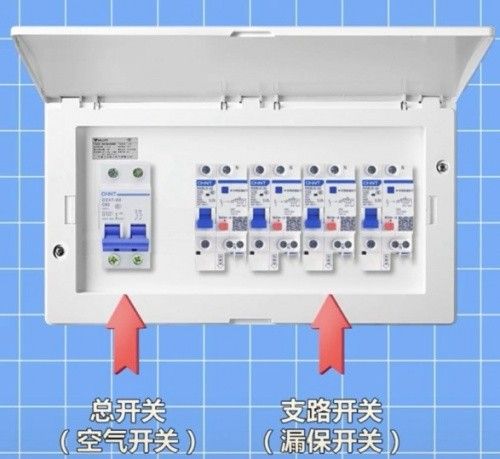

  来源/网络

  总开关用空气开关+支路用漏电保护开关

  特点：如果漏电，总开关不会跳闸，仅仅是支路开关跳闸，这种模式更为方便故障判断和检修，但占用空间稍大，总价格相对稍高。

  这种模式也是大多住宅装修首选。

  还有大多网友提到的另一种模式——

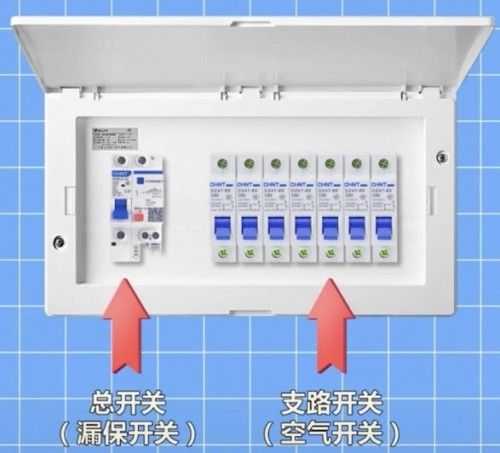

  来源/网络

  总开关用漏电开关+支路用空气开关

  特点：费用相对稍低，空间小，但任何回路漏电都会导致总开关跳闸，且不方便于检修。

  这样一对比，是否立刻直观地看到两者的差异了呢？

  通篇下来，基本就能够轻松get到电配箱的安装要求，空气开关和漏电保护开关的区别。

  当然，在本文中“国际铜业协会”所给出的建议是结合了《家庭基础布线培训教材- 2021版》和广大消费者实际经验的。

  正如，国际铜业协会（中国）提出“家庭基础布线方案”的愿景——让每一位消费者都不再是装修小白。
